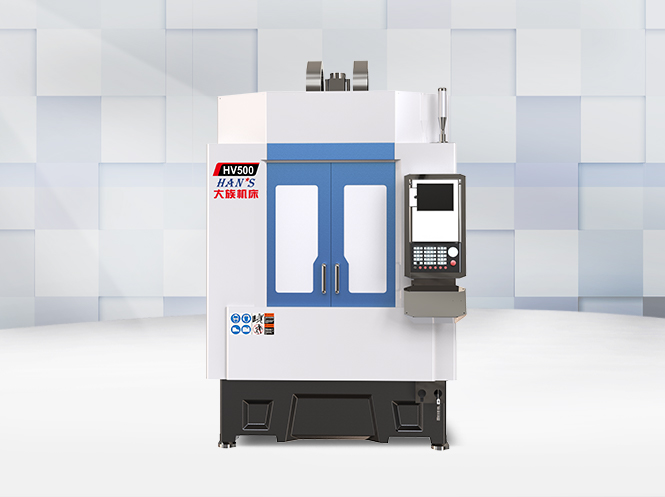

门式小型高速加工中心HV500

机器特点：
1.全面高刚性切削能力的门式小型高速加工中心。
2. 强劲的BBT30直驱式直联主轴，高效率攻牙，转数为24000rpm。
3. X/Y/Z轴导轨均采用滚珠线轨承载，高刚性，低摩擦，低噪音，抗震性强，轻量化设计，惯量低，提高更高响应。
4. 三菱电机数控M80系统搭配高速伺服驱动器、配置灵活、扩展能力强。
5. 主轴中心到导轨面的距离为195mm,相对于常规的机型460mm的距离，极大的提高了设备的高刚性

立即咨询

产品参数

机器特点：

1.全面高刚性切削能力的门式小型高速加工中心。

2. 强劲的BBT30直驱式直联主轴，高效率攻牙，转数为24000rpm。

3. X/Y/Z轴导轨均采用滚珠线轨承载，高刚性，低摩擦，低噪音，抗震性强，轻量化设计，惯量低，提高更高响应。

4. 三菱电机数控M80系统搭配高速伺服驱动器、配置灵活、扩展能力强。

5. 主轴中心到导轨面的距离为195mm,相对于常规的机型460mm的距离，极大的提高了设备的高刚性

系统介绍：

三菱电机数控系统M80

微小线段处理能力可快速处理大型梯形图程序；采用薄型电脑单元提高了控制面板的设计自由度；先进设计的显示器和键盘单元。高生产性、易用性、灵活性高PLC处理能力、支持自动化、多轴多系统控制

应用领域：

精密钻铣加工/3C产业零部件加工/新能源汽车零部件加工/精密模具加工/医疗行业零件加工/其他精密零件加工

参数表格：

项目		单位	HV500
工作范围	X/Y/Z轴行程	mm	500/450/330
	主轴鼻端到工作台距离（标准型）	mm	150-480
	主轴鼻端到工作台距离（加高型）	mm	330-660
工作台	工作台夹装面积	mm	650*450
	最大工作载量	kg	250
	T槽尺寸	mm	3-14*125
主电机	最高转速	rpm	24000（36000*）
	最大扭力（S6 40% DC)	Nm	17.7
	额定扭力（S1 100% DC)	Nm	7
	最大功率（S6 40% DC)	kW	3.7
	额定功率（S1 100% DC)	kW	2.2
换刀系统	刀具型式		BBT30
	刀库数量（*号为可选配）	Pockets	21(30*)
	刀库形式		前置伺服刀库
	最大刀具直径	mm	100/140
	最大刀具长度	mm	200
	最大刀具重量	Kg	3
	刀-刀换刀时间（T to t)	sec	1.15
进给	切削速度(X/Y/Z)	m/min	30/30/30
	快速移动速度(X/Y/Z)	m/min	48/48/48
	定位精度(X/Y/Z)	mm	0.005
	重复定位速度(X/Y/Z)	mm	0.003
机械参数	机械尺寸（含水箱）	mm	155022502550
机械参数	设备重量	kg	3600

标准配置	选配配置
三菱M80系统	西门子 SINUMERIK 828D系统/FANUC系统
前置伺服刀库	第四轴/Z轴加高
全封闭式防护罩	高速主轴/大刀库容量
自动化中央润滑系统	主轴中心出水系统（CTS）
热交换器	对刀仪
工具箱	雷尼绍测头
地基螺丝垫块	断刀检测系统

样品图片

模具行业

新能源汽车关键电驱部件

手机结构加工

手机外壳加工
